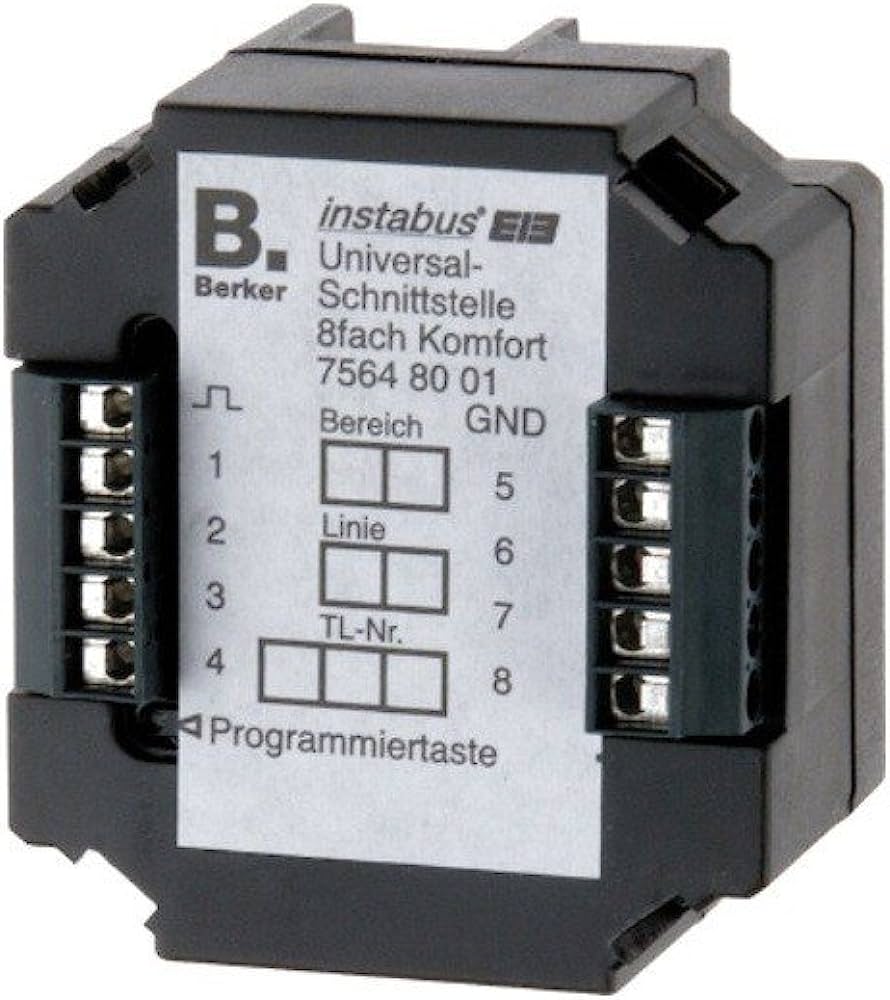

- a interface universal comfort é um componente KNX para instalação em caixas de distribuição embutidas de 60 mm disponíveis no mercado ou para instalação em dispositivos ou caixas - representa uma interface
para contatos livres de potencial
- a interface universal comfort reconhece a alteração no respectivo entradas do estado de comutação e envia telegramas para o bus de acordo com a aplicação parametrizada
- dependendo da aplicação carregada, pode trabalhar todos os canais como entradas ou saídas ou como uma combinação destes dois (4 entradas/4 saídas)
- o botão universal interface pode assim controlar até 8 LEDs ou ler até 8 botões livres de potencial através de suas entradas e enviar telegramas correspondentes para o barramento
- não é permitido conectar sinais de 230 V às entradas
- as seguintes configurações de aplicação estão disponíveis para o
conforto da interface universal: botões, comutação, comutação no modo de alternância, dimerização (operação de uma e duas superfícies), controle cego, comutação e dimerização , comutação e controle de persianas, transmissão cíclica, 2 níveis de operação (somente com botões), comutação, dimerização e controle de persianas, chamada de cena de luz, borda, transmissor de valor, operação forçada - objeto para controle de áudio/vídeo - início da transmissão cíclica também
possível
via objeto de comutação
- transmissor de dimerização/valor de posição 1 byte
- à prova de curto-circuito e sobrecarga (fusível eletrônico)
- protegido contra inversão de polaridade
- com terminais de parafuso
- Saídas para LEDs, por ex. B. como LED de status
- com botão de programação e LED vermelho de programação
- contatos do detector ou controladores de temperatura, para comunicação no sistema de bus KNX
Aplicações:
- 8 entradas
- 8 saídas (LED, máx. 0,8 mA por saída)
- 4 entradas/4 Saídas
Dados técnicos:
Cor: preto
Tensão de operação via barramento: 21 a 32 V DC
Tensão de entrada de varredura por canal: 20 V
Temperatura de operação: -5 a 45 graus Celsius
Corrente de saída por canal: máx. 0,8 mA
Comprimento do cabo: máx. 10 m
Dimensões (CxLxP): 48,1 x 44,2 x 31,8 mm
