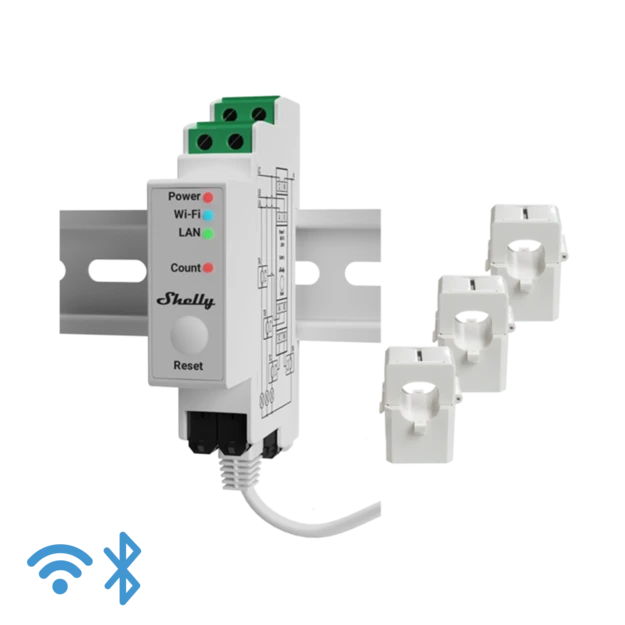

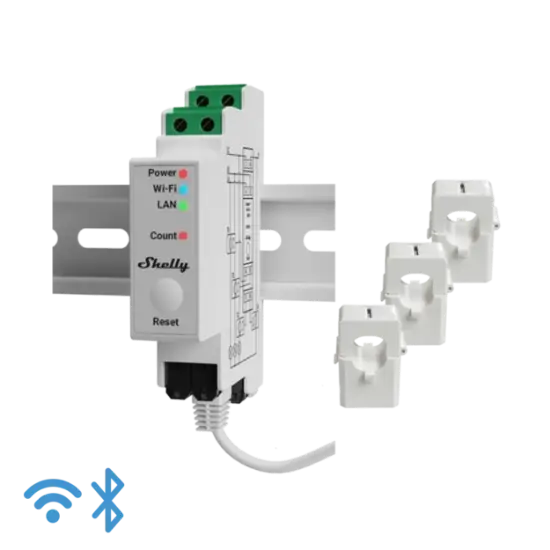

CARACTERÍSTICAS:
● Montável em calha DIN;
● Efetua medições trifásicas;
● Inclui 3 transformadores de intensidade;
● Erro de medição inferior a 1% nos 2-120A;
● Mede energia consumida e gerada;
● Distingue os tipos de cargas (capacitivas, indutivas, resistivas);
● Informa sobre instalações incorretas (sequência de fases);
● Suporta Modbus TCP;
● Armazenamento persistente de dados com resolução de 1 minuto;
● Pelo menos 60 dias de dados guardados no histórico;
● Pode ser utilizado para instalações monofásicas e trifásicas;
● Pode controlar outros dispositivos Shelly, localmente, ou através da nuvem;
● Permite utilizar cenários em casa e SMB.
● Excelente solução para casas com produção de energia, carregamento EV com gestão potência, consumo baseado no preço da energia, decisões e controlo descentralizados da produção e armazenamento, etc.
ESPECIFICAÇÕES
◾ ELÉTRICAS
- Tensão de alimentação AC: 110 - 240 V, 50/60 Hz
- Tensão de alimentação DC: N/A
- Consumo de energia: < 3 W
◾ SENSORES e MEDIDORES:
- Sensor de temperatura: Sim
- Voltímetros (RMS para cada fase): 100 - 260 V
- Precisão dos voltímetros: ±1
- Amperímetros (RMS via TI para cada fase e Neutro): 0-120A
- Precisão dos Amperímetros: ±1% (2-120A), ±2% (1-2A), ±5% (0-1A)
- Medidores de potência e energia:
· Potência ativa e aparente
· Energia ativa e aparente
· Fator de potência
· Energia ativa e reativa fundamental (ignorando harmónicos)
- Armazenamento de dados de medição: Pelo menos 60 dias com resolução de dados de 1 min
- Exportação de dados:
· CSV para valores PQ registados
· Exportação no formato JSON através do RPC
◾ WIRELESS:
- Protocolo Wi-Fi: 802.11 b/g/n
- Banda RF: 2401 - 2495 MHz
- Potência Máx. do sinal RF: <20 dBm
- Alcance Wi-Fi: Até 30m dentro de casa e 50m em linha de vista
- Protocolo Bluetooth: 4.2
- Alcance Bluetooth: Até 10m dentro de casa e 30m em linha de vista
◾ MCU e FIRMWARE
- CPU: ESP32-D0WDQ6
- Flash: 16 MB
- Webhooks (acções URL): 20 com 5 URLs por gancho
- Scripting: mJS
- MQTT: Sim
- CoAP: Não
◾ GERAIS:
- Montagem: Calha DIN
- Torque máx. dos terminais de aparafusar: 0.4 Nm
- Secção transversal do condutor: 0,5 a 2,5 mm²
- Material exterior: Plástico
- Cor: Branco
- Peso: 62g
- Tamanho: 94x19x69 mm
◾ AMBIENTAIS
- Temperatura de funcionamento: -20°C a 40°C
- Humidade: 30 % a 70 % RH
- Altitude máxima: 2000 m / 6562 pés
